نصب سیستم های هشدار در تانکرهای اسید نیتریک

مقدمه

اسید نیتریک یک ماده ی شیمیایی بسیار خورنده و خطرناک است که در صنایع بسیاری استفاده می شود و به همین دلیل ایمنی ذخیره سازی آن از اولویت بالایی برخوردار است. نصب سیستم های هشدار قابل اطمینان در مخازن اسید نیتریک برای شناسایی زودهنگام مشکلات و جلوگیری از حوادث بسیار مهم است. این سیستم های هشدار پارامترهای حیاتی مانند سطح مایع، فشار و نشتی را نظارت می کنند و در صورت هر گونه شرایط غیرعادی به اپراتورها هشدار می دهند. به‌ ویژه در صنایعی مانند بازیابی فلزات گران بها که موضوع خرید اسید نیتریک استخراج طلا مطرح می شود، دقت و ایمنی سیستم‌ های هشدار اهمیت بیشتری پیدا می‌ کند، زیرا کوچک‌ ترین نشتی یا افزایش فشار می‌ تواند پیامدهای جدی ایجاد کند. یک سیستم هشدار با طراحی مناسب می تواند تفاوت بین مهار سریع یک مشکل جزئی یا مواجهه با یک نشت بزرگ مواد شیمیایی را رقم بزند. در این بررسی جامع، به اهمیت سیستم های هشدار، انواع هشدارهای مناسب برای ذخیره سازی اسید نیتریک، ملاحظات کلیدی طراحی، بهترین شیوه های نصب و روندهای آینده در فناوری ایمنی مخازن خواهیم پرداخت. اطمینان از نصب و نگهداری صحیح این سیستم ها به محافظت از کارکنان، تأسیسات و محیط اطراف در برابر خطرات اسید نیتریک کمک می کند.

اهمیت سیستم های هشدار در مخازن ذخیره ی اسید نیتریک

نگهداری اسید نیتریک با خطرات قابل توجهی همراه است، از جمله نشتی های خورنده و بخارات سمی. یک سیستم هشدار به عنوان نگهبانی مستمر برای این مخازن ذخیره عمل می کند و شرایط را به طور پیوسته پایش کرده و در اولین نشانه ی مشکل، پرسنل را آگاه می سازد. برای مثال، افزایش ناگهانی سطح مایع یا یک نشتی کوچک می تواند بدون مداخله ی سریع به وضعیتی خطرناک تبدیل شود. سیستم های هشدار آن هشدار اولیه را فراهم می کند و به کارکنان زمان ارزشمندی می دهند تا قبل از اینکه یک حادثه از کنترل خارج شود واکنش نشان دهند. علاوه بر این، این سیستم ها اعتماد ایجاد می کنند که تدابیر ایمنی لازم در محل وجود دارد و کارکنان با دانستن اینکه هر ناهنجاری سریعا اعلام خواهد شد احساس امنیت بیشتری می کنند. سیستم های هشدار مخازن اسید نیتریک مدرن می توانند به آژیرهای بلند و چراغ های چشمک زن متصل شوند یا حتی اعلان ها را به اتاق کنترل و تلفن های همراه ارسال کنند تا هیچ هشداری نادیده نماند. در نهایت، نصب سیستم های هشدار قوی در مخازن اسید نیتریک صرفا یک الزام قانونی نیست بلکه یک گام پیشگیرانه ی حیاتی برای جلوگیری از حوادث، آسیب های زیست محیطی و صدمات در محل می باشد.

مخاطرات اسید نیتریک و نیاز به هشدار زودهنگام

اسید نیتریک خطرات شدید متعددی دارد که لزوم تشخیص زودهنگام را بسیار برجسته می کند. این ماده یک اکسید کننده ی قوی است و می تواند باعث اشتعال خودبخودی مواد قابل اشتعال شود یا با برخی مواد به صورت انفجاری واکنش دهد. این اسید بخارات سمی دی اکسید نیتروژن متصاعد می کند که در صورت وقوع نشت به سرعت پخش می شوند، افرادی را که در نزدیکی هستند به خطر می اندازند و تخلیه ی فوری را ضروری می سازند. حتی یک ریزش کوچک اسید نیتریک می تواند با تماس با پوست باعث سوختگی شدید شیمیایی شود و به دلیل خورندگی شدید آن به زیرساخت های تأسیسات آسیب بزند. بدون هشدار زودهنگام، یک نشتی کوچک ممکن است نادیده بماند تا زمانی که به یک ریزش بزرگ یا انتشار بخارات خطرناک تبدیل شود. در یک مخزن دربسته، اسید نیتریک ممکن است در صورت تجزیه یا ورود مواد ناسازگار فشار ایجاد کند که خطر پارگی مخزن را افزایش می دهد. یک سیستم هشدار موثر علائم این مشکلات را تشخیص خواهد داد مانند افزایش فشار مخزن، کاهش سطح مایع بر اثر نشتی پنهان یا غلظت بالای بخارات و بلافاصله به اپراتورها هشدار می دهد. با ارائه ی هشدار مقدماتی، سیستم های هشدار کمک می کنند تا اقدامات اضطراری (مانند فعال کردن اسکرابرها، بستن دریچه ها یا آغاز پروتکل های تخلیه) به موقع انجام شوند و آسیب به حداقل برسد.

انواع سیستم های هشدار برای مخازن ذخیره ی مواد شیمیایی

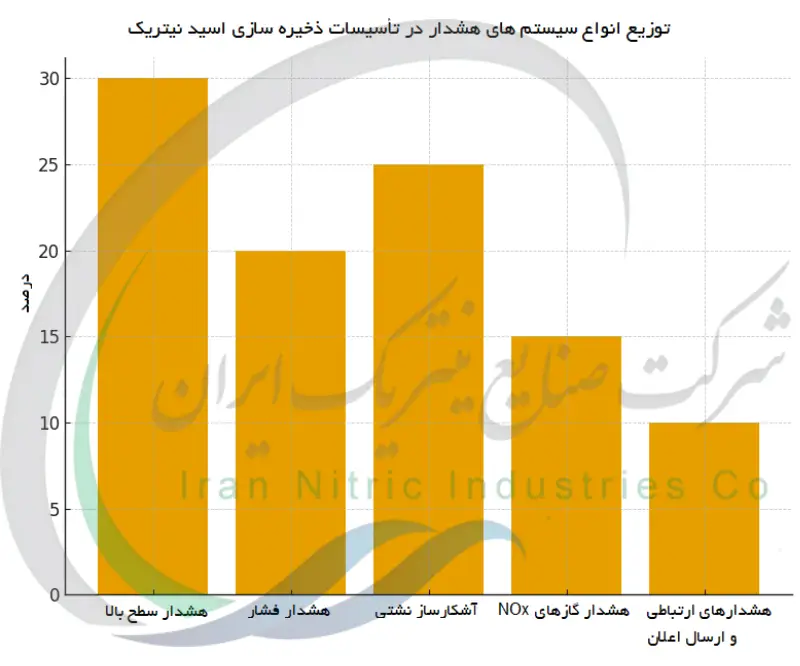

انواع مختلفی از سیستم های هشدار را می توان برای حفاظت از مخازن ذخیره مواد شیمیایی (از جمله مخازن اسید نیتریک) به کار گرفت که هر یک خطر ویژه ای را پوشش می دهند. یکی از انواع رایج، هشدار سطح بالا است که سطح مایع مخزن را پایش کرده و در صورت نزدیک شدن اسید به ظرفیت حداکثر، هشدار می دهد تا از سرریز خطرناک جلوگیری شود. در کنار آن، هشدار سطح پایین در برخی سامانه ها برای تشخیص تخلیه غیرمنتظره ی مخزن استفاده می شود (که ممکن است نشان دهنده ی نشتی یا ایراد در فرآیند باشد). مخازن همچنین ممکن است به هشدار فشار مجهز شوند که افزایش فشار داخلی را حس می کند؛ این مورد زمانی حیاتی است که مخزن بسته یا تحت پوشش گاز بی اثر (مانند نیتروژن) باشد، زیرا افزایش فشار می تواند نشانگر خطر پارگی یا اشکال در سیستم تهویه باشد. سیستم مهم دیگر هشدار تشخیص نشتی است این سامانه غالبا شامل حسگرهایی در محفظه ی ثانویه یا فضای بین دو جداره ی مخزن است که وجود اسید نشت کرده را تشخیص می دهند. علاوه بر این در تاسیساتی که با اسید نیتریک کار می کنند از هشدارهای تشخیص گاز برای سنجش بخارات اکسید نیتروژن در اطراف مخزن استفاده می شود تا در صورت بالا رفتن غلظت، هشدار اولیه ی انتشار بخارات سمی فراهم شود. هر نوع هشدار به جنبه ی متفاوتی از ایمنی می پردازد و در کنار هم یک شبکه ی ایمنی جامع را شکل می دهند که تضمین می کند هر گونه انحراف از شرایط عادی سریعا مشخص شود.

ملاحظات طراحی برای سیستم های هشدار مخزن اسید نیتریک

طراحی یک سیستم هشدار برای مخزن اسید نیتریک مستلزم در نظر گرفتن دقیق ویژگی های مخزن و شرایط عملیاتی آن است. یکی از عوامل کلیدی، قابلیت اطمینان سیستم است؛ سیستم باید در محیط خورنده ی شیمیایی به درستی کار کند. استفاده از حسگرهای مقاوم در برابر خوردگی و قطعات الکتریکی آب بندی شده برای جلوگیری از خرابی ناشی از بخارات یا پاشش اسید ضروری است. علاوه بر این پایش دما و فشار داخل تانکر های اسید نیتریک باید در طراحی لحاظ شود، زیرا تغییرات غیرعادی در این پارامترها می تواند نشانه ای از واکنش های ناخواسته، افزایش بخارات یا احتمال خطر باشد. مبحث مهم دیگر افزونگی است برای پارامترهای حیاتی مانند سطح حداکثر، وجود یک حسگر یا هشدار پشتیبان می تواند حاشیه ی اطمینان ایجاد کند اگر حسگر اصلی از کار بیفتد. آستانه های هشدار باید متناسب تنظیم شوند تا بین حساسیت و هشدارهای کاذب تعادل برقرار شود؛ اگر هشدار بیش از حد حساس باشد ممکن است پی در پی فعال شده و نادیده گرفته شود، در حالی که تنظیم آستانه ی بسیار بالا می تواند هشدارهای لازم را با تأخیر مواجه کند. طراحی منبع تغذیه نیز حیاتی است؛ بسیاری از سیستم های هشدار دارای باتری پشتیبان یا حالت امن در زمان قطع برق است تا سیستم در هنگام قطعی برق هم فعال بماند. همچنین باید از ابتدا به یکپارچه سازی این سیستم با سامانه های ایمنی گسترده تر تأسیسات فکر شود تا بتواند به هنگام نیاز به طور خودکار شیرهای اضطراری را ببندد یا سیستم های تهویه را فعال کند. در نهایت، چیدمان فیزیکی اجزای هشدار باید بهینه گردد، چراغ ها و آژیرها در جاهایی نصب شوند که به راحتی دیده و شنیده شوند و حسگرها در مکان هایی قرار گیرند که شرایط واقعی مخزن را به درستی نمایش دهند.

اجزای کلیدی سیستم هشدار مخزن اسید نیتریک

یک سیستم هشدار کارآمد برای مخزن اسید نیتریک از چند جزء کلیدی تشکیل شده است که به صورت یکپارچه عمل می کنند. حسگرها هسته ی اصلی این سیستم هستند که شرایط خاصی را تشخیص می دهند؛ این حسگرها شامل حسگر سطح (برای پایش ارتفاع مایع)، حسگر فشار, آشکارساز نشتی و حسگر گاز برای تشخیص بخارات خطرناک می باشند. هر حسگر داده ها را جمع آوری کرده و سیگنال هایی به واحد کنترل ارسال می کند. واحد کنترل (که معمولا یک پنل هشدار مستقل یا بخشی از سیستم کنترل بزرگ تر است) ورودی حسگرها را پردازش کرده، مشخص می کند چه زمان شرایط هشدار برقرار شده است و سپس خروجی ها را فعال می نماید. دستگاه های خروجی هشدار، هشدارهای واقعی را ارائه می دهند معمولا آژیرهای بلند یا بوق ها برای هشدار شنیداری و چراغ های چشمک زن برای هشدار دیداری. بسیاری از سیستم ها همچنین دارای ماژول های ارتباطی هستند که اعلان ها را به اتاق کنترل یا حتی از طریق تلفن و شبکه به صورت راه دور ارسال می کنند. منبع تغذیه به همراه باتری پشتیبان نیز جزء مهمی است که تضمین می کند سیستم هشدار حتی در صورت قطع برق فعال باقی بماند. تمام این قسمت ها باید از موادی ساخته شوند که با سرویس اسید نیتریک سازگار باشند؛ برای مثال، پروب های حسگر ممکن است با تفلون روکش شوند یا از پلاستیک PVDF ساخته شوند تا در برابر خوردگی مقاوم باشند. جدول زیر اجزای کلیدی سیستم و نقش هر کدام را نشان می دهد:

انتخاب مواد و مقاومت در برابر خوردگی

از آنجا که اسید نیتریک بسیار خورنده است، انتخاب مواد مناسب برای اجزای سیستم هشدار امری حیاتی است. هر حسگر یا دستگاهی که با خود اسید در تماس باشد باید از مواد مقاوم در برابر خوردگی اسید ساخته شود. گزینه های رایج شامل پلیمرهای فلوئوردار مانند PTFE (تفلون) و PVDF هستند که مقاومت بسیار خوبی در برابر اسیدهای اکسیدکننده ی قوی دارند. برای مثال، حسگرهای سطح ممکن است با تفلون پوشش داده شوند یا از پلاستیک PVDF ساخته شوند تا در گذر زمان تخریب نشوند. فولاد زنگ نزن گاهی برای برخی قطعات به کار می رود، اما همه ی انواع فولاد ضدزنگ مناسب نیستند؛ غلظت های بالای اسید نیتریک می تواند به گریدهای معمول حمله کند، بنابراین اغلب آلیاژهای ویژه مثل Hastelloy یا مواد غیرفلزی ترجیح داده می شوند. سیم ها و کابل ها نیز باید روکش های مقاوم در برابر مواد شیمیایی داشته باشند تا در برابر بخارات اسیدی یا پاشش احتمالی دوام بیاورند. حتی بدنه ی واحدهای هشدار و جعبه های کنترل باید ضد زنگ و ضدخوردگی باشند معمولا این قطعات را از پلاستیک تقویت شده با فایبرگلاس یا فلز پوشش دار می سازند. با اطمینان از اینکه همه ی بخش های سیستم هشدار از مواد مقاوم در برابر اسید نیتریک ساخته شده اند، سیستم نصب شده قابل اعتماد باقی خواهد ماند. در غیر این صورت، ممکن است اجزا به دلیل خوردگی به سرعت از کار بیفتند و مخزن دقیقا زمانی که بیشترین نیاز به نظارت دارد بدون پایش بماند.

دستورالعمل های نصب و بهترین رویه ها

نصب صحیح سیستم های هشدار در مخازن اسید نیتریک به اندازه ی خود تجهیزات حائز اهمیت است. پیش از شروع عملیات نصب، باید مخزن به صورت ایمن آماده شود ترجیحاً تخلیه یا از سرویس خارج گردد تا در زمان کار هیچ مواجهه ای با اسید صورت نگیرد. تکنسین های نصب باید هنگام کار در اطراف مخزن از تجهیزات حفاظت فردی مناسب استفاده کنند. هنگام نصب حسگرها (مانند شناورهای سطح یا پراب ها)، نصاب باید از اتصالات و واشرهایی استفاده کند که با اسید نیتریک سازگار باشند تا آب بندی محکم و بدون نشتی حاصل شود. بهتر است حسگر سطح بالا اندکی پایین تر از حداکثر ارتفاع پر شدن مخزن نصب گردد تا حاشیه ی اطمینان ایجاد شده و هشدار قبل از سرریز واقعی فعال شود. تمام سیم کشی های مربوط به حسگرها و آلارم ها باید به شکل منظم داخل داکت یا لوله ی محافظ اجرا شوند و از مناطقی که ممکن است اسید چکه کند یا جمع شود دور نگه داشته شوند. اتصالات برقی باید کاملاً آب بندی شوند، زیرا خوردگی می تواند به سرعت اتصالات برق روباز را خراب کند. پس از نصب همه چیز، سیستم باید با آب یا یک سیال بی خطر (یا از طریق شبیه سازی شرایط) آزمایش شود تا تأیید گردد هر حسگر و دستگاه هشدار به درستی عمل می کند. مستندسازی فرایند نصب (از جمله محل حسگرها و تنظیمات هشدار) نیز عمل مفیدی است، زیرا در بازرسی ها و تعمیرات آینده کمک می کند.

جانمایی حسگرها و پوشش دهی

محل و نحوه ی قرارگیری حسگرها بر روی مخزن اسید نیتریک تأثیر زیادی بر اثربخشی سیستم هشدار دارد. حسگرهای سطح برای هشدار پر شدن بیش از حد باید در ارتفاع مناسبی نزدیک بالای مخزن نصب شوند تا پیش از آنکه اسید به نقطه ی سرریز خطرناک برسد فعال گردند. اگر از حسگر سطح پایین استفاده شود، آن را در نزدیکی کف مخزن قرار می دهند تا تخلیه ی غیرمنتظره یا نشتی پنهان را تشخیص دهد. حسگرهای تشخیص نشتی باید در پایین ترین نقطه ی محفظه ی ثانویه قرار گیرند (برای مثال در سینی نگهدارنده یا فضای بین دیواره های دو جداره) تا هر گونه اسید نشت کرده که در آنجا جمع می شود را سریعا شناسایی کنند. حسگرهای گاز برای بخارات اسید نیتریک باید در جاهایی نصب شوند که انتظار می رود بخارات در آنجا تجمع کنند اغلب نزدیک منافذ تهویه ی مخزن یا در بالای آن، زیرا بخارات اسید نیتریک (دی اکسید نیتروژن) سنگین تر از هوا هستند و اگر پراکنده نشوند تمایل به نشست در ارتفاع پایین تر دارند. پوشش دهی مناسب ممکن است به معنی استفاده از حسگرهای متعدد باشد: مخازن بزرگ شاید به بیش از یک حسگر سطح در نقاط مختلف و چندین حسگر گاز در اطراف نیاز داشته باشند تا هیچ خطری از قلم نیفتد. با جانمایی راهبردی حسگرها و در نظر گرفتن رفتار خود اسید و بخارات آن، سیستم هشدار می تواند به شکل موثری تمام نواحی پرخطر را زیر پوشش قرار دهد.

کالیبراسیون و آزمایش سیستم های هشدار

پس از نصب یک سیستم هشدار در مخزن اسید نیتریک، کالیبراسیون و آزمایش آن مراحل الزامی هستند تا اطمینان حاصل شود همه چیز مطابق انتظار کار می کند. هر حسگر باید بر اساس نقاط مرجع مشخص تنظیم (کالیبره) گردد: مثلا حسگرهای سطح را باید طوری تنظیم کرد که با سطوح واقعی مخزن مطابقت داشته باشند و حسگرهای فشار را طوری کالیبره کرد که صفر و بازه ی کامل فشار کاری مخزن را به درستی نشان دهند. حسگرهای گاز معمولا با استفاده از گازهای کالیبراسیون استاندارد مثل یک غلظت معلوم NO2 تنظیم می شوند تا اطمینان حاصل شود در تشخیص بخارات دقیق هستند. پس از انجام تنظیمات، باید آستانه های هشدار نیز صحت سنجی شوند. تکنسین ها شرایط را شبیه سازی می کنند تا هر هشدار را تست کنند برای مثال، با بالابردن سطح مایع (با آب یا استفاده از شناور آزمایشی) هشدار سطح بالا را فعال می کنند، یا با ایجاد یک نشتی ساختگی (با آب یا محلول خنثی) بررسی می کنند که آشکارساز نشتی واکنش نشان دهد. در طول این آزمون ها، مهم است تأیید شود که آژیرها و چراغ های هشدار واقعا به صدا و نور در می آیند و اینکه سیگنال های لازم به درستی به سامانه ی کنترل ارسال می گردد. آزمایش های منظم یک اقدام یک باره نیست؛ بلکه باید طبق یک برنامه ی زمان بندی شده (مثلا ماهانه یا فصلی) انجام شود تا هر گونه انحراف در دقت حسگر یا خرابی اجزا به موقع تشخیص داده شود. آزمایش و کالیبراسیون دقیق اطمینان می دهد که اگر وضعیت اضطراری واقعی پیش بیاید، سیستم هشدار بدون نقص واکنش نشان خواهد داد.

یکپارچه سازی با سامانه های کنترلی و پایشی

سیستم های هشدار در مخازن اسید نیتریک به صورت مجزا عمل نمی کنند معمولا آنها را در مجموعه ی بزرگ تری از سامانه های کنترلی و پایشی ادغام می کنند. یک هشدار مخزن که به درستی نصب شده باشد به سیستم کنترل مرکزی مانند اسکادا یا DCS متصل می شود تا شرایط هشدار بلافاصله به اطلاع اپراتورهای اتاق کنترل برسد. این یکپارچه سازی اجازه ی واکنش های خودکار را می دهد: برای مثال، هنگامی که هشدار سطح بالا فعال می شود، سیستم کنترل می تواند به طور خودکار پمپ تغذیه را متوقف کند یا شیر ورودی را ببندد تا از سرریز جلوگیری شود. به طور مشابه، آشکارساز نشتی ممکن است سیستم های تهویه یا اسکرابرها را فعال کند تا انتشار بخارات سمی را مهار نماید. بسیاری از واحدهای هشدار مدرن قابلیت ارتباطی دارند که می تواند اعلان ها را از طریق پیام کوتاه یا ایمیل به افراد مسئول ارسال کند و بدین ترتیب حتی اگر سایت بدون پرسنل باشد، هشدار حیاتی توسط کسی دریافت خواهد شد. هنگام اتصال این هشدارها به سامانه ی کنترل، باید نشانگرهای هشدار به شکل واضحی در صفحات کنترلی تنظیم شوند و ثبت وقایع هشدار نیز برای بررسی های آتی انجام شود. همچنین این یکپارچه سازی باید بر اساس اصول امن-در-خطا طراحی شود یعنی اگر ارتباط بین سیستم هشدار و سیستم اصلی قطع شد، هشدار محلی همچنان مستقل به صدا درآید. با متصل کردن سیستم های هشدار به کنترل کلی تأسیسات، واکنش به شرایط اضطراری مخزن اسید نیتریک سریع تر و هماهنگ تر خواهد بود.

استانداردها و الزامات ایمنی

مطابقت با مقررات ایمنی از عوامل اصلی نصب سیستم های هشدار بر روی مخازن اسید نیتریک است. در سراسر جهان، استانداردهای صنعتی و نهادهای نظارتی اقدامات سختگیرانه ای را برای ذخیره سازی مواد شیمیایی خطرناک وضع کرده اند. برای مثال, در بسیاری از کشورها داشتن سیستم حفاظت از سرریز در مخازن بزرگ اسید الزامی است به این معنی که باید یک هشدار سطح بالا یا مکانیزم قطع خودکار تعبیه گردد تا از سرریز جلوگیری شود. همچنین برای مایعات خورنده اغلب استفاده از سیستم های تشخیص نشتی و محفظه های ثانویه با هشدار ضروری است تا در صورت بروز نشتی از مخزن اصلی سریعا هشدار داده شود. مقررات محیط زیستی نیز مؤثرند، زیرا نشت تصادفی اسید نیتریک می تواند به آب ها و خاک صدمات جدی وارد کند؛ از این رو مقامات معمولاً الزام می کنند که تأسیسات، مخازن خود را به هشدارهای مناسب و طرح های واکنش اضطراری مجهز نمایند. در واحدهای شیمیایی که تحت قوانین مدیریت ایمنی فرآیند قرار دارند مانند الزامات OSHA در ایالات متحده، هشدارها و مکانیزم های اینترلاک لایه های حفاظتی بحرانی محسوب می شوند که در مطالعات ایمنی در نظر گرفته می شوند. بازرسان ایمنی در بازدیدهای خود معمولاً بررسی می کنند که سیستم های هشدار نصب شده، عملیاتی و آزمون شده باشند. عدم رعایت این استانداردها می تواند به جریمه های مالی، مسؤولیت قانونی یا حتی تعطیلی فعالیت ها بیانجامد. بنابراین، پیروی از مقررات تنها انجام تکلیف قانونی نیست بلکه اطمینان حاصل می کند که بهترین دستورالعمل های ایمنی برای محافظت از افراد و محیط زیست در برابر مخاطرات اسید نیتریک به کار گرفته شده اند.
