بازرسی دوره ای مخازن ذخیره سازی اسید نیتریک

مقدمه

بازرسی های دوره ای مخازن اسید نیتریک سنگ بنای مدیریت ایمن مواد شیمیایی هستند. ماهیت تهاجمی اسید نیتریک می تواند به مرور زمان به مواد سازنده مخزن آسیب برساند؛ بدون بررسی های منظم، مشکلات جزئی ممکن است تا زمانی که خرابی جدی رخ دهد، نادیده بمانند. اهمیت بازرسی زمان بندی شده در ارزش پیشگیرانه ی آن نهفته است: شناسایی خوردگی، نشتی های کوچک یا تنش های ساختاری پیش از آنکه تشدید شوند. تشخیص زودهنگام امکان تعمیر و نگهداری به موقع را فراهم کرده و خطر خرابی فاجعه آمیز مخزن را که ممکن است منجر به انتشار دودهای سمی اکسید نیتروژن یا آلودگی محیط زیست شود به میزان زیادی کاهش می دهد. علاوه بر ایمنی، بازرسی منظم از سرمایه گذاری مالی قابل توجهی که این سیستم های ذخیره سازی محسوب می شوند محافظت کرده و عمر مفید مخزن را افزایش می دهد. این کار همچنین اطمینان می دهد که تأسیسات استاندارد های ایمنی صنعتی و مقررات قانونی را رعایت می کند که اغلب انجام آزمون های دوره ای یکپارچگی و مستندسازی را الزامی می کند.

خطرات اسید نیتریک و ریسک های مربوط به مخازن ذخیره سازی

اسید نیتریک به عنوان یک ماده به شدت خورنده و اکسیدکننده طبقه‌ بندی می‌ شود که هم برای افراد و هم برای تأسیساتی که با آن در تماس هستند، خطرات جدی دارد. این اسید به صورت تهاجمی بسیاری از فلزات و مواد را تخریب می‌ کند، به همین دلیل هنگام خرید اسید نیتریک شیراز مخزن ۱۰۰۰ لیتری انتخاب جنس مخزن اهمیت حیاتی دارد. اگر بدنه‌ ی مخزن از مواد مقاوم نباشد یا پوشش‌ های محافظ آن آسیب ببینند، اسید نیتریک می‌ تواند به تدریج دیواره‌ ها را نازک کرده و در نهایت باعث نشتی شود. علاوه بر خوردگی، بخارات سمی (مانند دی‌ اکسید نیتروژن) از این اسید متصاعد می‌ شود که در صورت تهویه نامناسب می‌ تواند موجب افزایش فشار داخلی یا حتی خطر انفجار شود. هرگونه نشتی یا ریزش اسید فوق‌ العاده خطرناک است، زیرا این ماده بتن و خاک را تخریب کرده و دودهای سمی آن سلامت کارکنان و محیط زیست را تهدید می‌ کند.

طراحی و مواد ساخت مخزن اسید نیتریک

مواد و ساختار یک مخزن ذخیره سازی اسید نیتریک با دقت انتخاب می شوند تا در برابر ماهیت به شدت خورنده این اسید مقاومت کنند. بسیاری از مخازن اسید نیتریک از فولاد ضد زنگ آستنیتی مانند گرید های 304L یا 316L ساخته می شوند که مقاومت بسیار خوبی در برابر خوردگی دارد و حتی در تماس با اسید نیتریک یک لایه اکسید غیرفعال محافظ ایجاد می دهد. برای غلظت های بسیار بالا (مثلاً اسید نیتریک دودزا با غلظت بالای ۹۰٪)، ممکن است از مخازن آلیاژی آلومینیومی استفاده شود زیرا آنها نیز یک لایه اکسید محافظ تشکیل می دهند؛ با این حال، ورود هر گونه آب می تواند به سرعت موجب خوردگی شدید آلومینیوم شود، بنابراین استفاده از این ماده مستلزم کنترل دقیق خلوص است. برخی از تأسیسات از مخازن غیر فلزی ساخته شده از پلی اتیلن با چگالی بالا (HDPE) یا پلاستیک تقویت شده با فایبرگلاس (FRP) با پوشش های مقاوم در برابر اسید استفاده می کنند، به ویژه برای حجم های کمتر یا اسید رقیق. به طور کلی از فولاد کربنی اجتناب می شود مگر اینکه دارای یک پوشش داخلی باشد، زیرا فولاد بدون پوشش به شدت دچار خوردگی می شود. طراحی مخازن اسید نیتریک همچنین دارای ویژگی های ایمنی مانند سامانه های ثانویه مهار (مثلاً حوضچه جمع آوری یا دیواره دو جداره) برای کنترل نشت ها و سامانه های تهویه برای کاهش فشار و خروج دودهای سمی است. تمام اتصالات، شیرها و واشرها نیز باید از مواد مقاوم در برابر اسید ساخته شوند تا اطمینان حاصل شود که کل سامانه ذخیره سازی از نظر شیمیایی سازگار و بادوام باقی می ماند.

مکانیسم های خوردگی و تخریب در مخازن اسید نیتریک

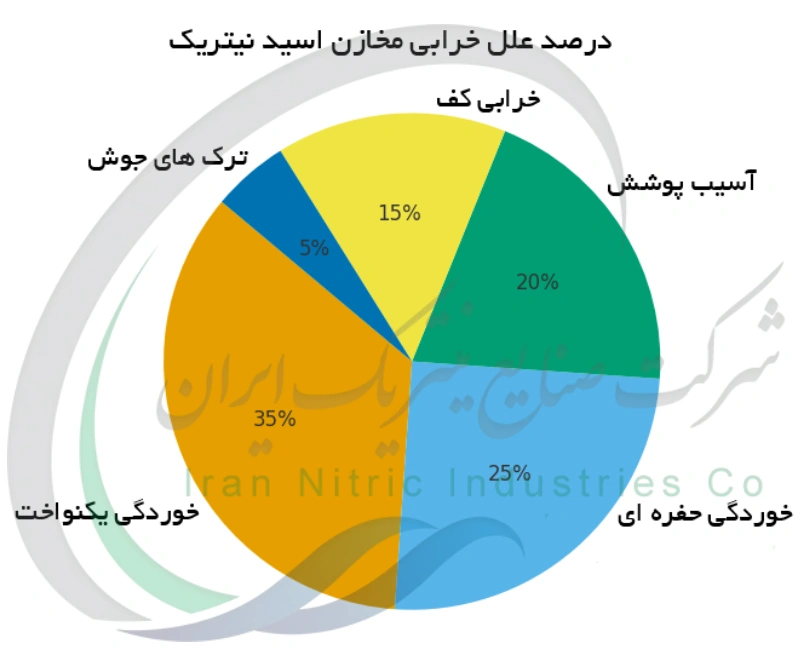

علیرغم انتخاب دقیق مواد، مخازن ذخیره سازی اسید نیتریک به مرور زمان ناگزیر با خوردگی و سایر اشکال تخریب مواجه می شوند. یکی از مکانیزم های رایج، خوردگی یکنواخت است که در آن دیواره مخزن به دلیل مواجهه مداوم با اسید به طور آهسته نازک می شود. حتی فولاد ضد زنگ، با اینکه به طور کلی مقاوم است، می تواند در صورت آسیب دیدن لایه اکسید محافظ یا حضور آلاینده هایی (مانند کلریدها) دچار حمله موضعی شود. خوردگی حفره ای به ویژه در امتداد جوش ها یا ناحیه های دارای آسیب پوشش مورد توجه است، زیرا حفره های کوچک می توانند به عمق نفوذ کرده و یکپارچگی مخزن را به خطر بیندازند. در مخازنی که دارای پوشش لاستیکی یا پلیمری هستند، تخریب پوشش یک مسئله دیگر است: اسید نیتریک می تواند باعث تردی، تورم یا ترک خوردن برخی مواد پوششی شود و این امر منجر به خوردگی زیر پوشش در فلز پایه می شود. در مخازن فایبرگلاس یا پلاستیکی، اسید ممکن است رزین را به تدریج شکننده کرده یا باعث ایجاد ترک های ریز شود.

استانداردهای قانونی و رعایت مقررات در بازرسی مخازن

صنایعی که اسید نیتریک ذخیره می کنند مشمول استانداردهای نظارتی سختگیرانه و الزامات بازرسی هستند زیرا ماهیت خطرناک این ماده چنین اقتضا می کند. سازمان های زیست محیطی و ایمنی معمولاً الزام می کنند که مخازن ذخیره سازی مواد خطرناک به صورت دوره ای بازرسی و تأیید شوند. مقررات می توانند فواصل مشخصی را برای انواع مختلف بازرسی تعیین کنند، به عنوان مثال ممکن است بازرسی های خارجی هر یک یا دو سال یک بار الزامی باشد، در حالی که بازرسی های داخلی ممکن است هر پنج تا ده سال یک بار مقرر شوند. این الزامات تضمین می کنند که هیچ مخزن ذخیره سازی برای مدت طولانی بدون ارزیابی کامل یکپارچگی خود رها نشود. بسیاری از تأسیسات همچنین از استانداردهای صنعتی و دستورالعمل های کاری (مانند دستورالعمل های مربوط به مخازن ذخیره سازی روزمینی) پیروی می کنند که معیارهای دقیقی را برای بازرسی جوش ها، اندازه گیری نرخ خوردگی و آزمایش دستگاه های ایمنی مانند شیر های اطمینان فشار ارائه می دهند. رعایت این موارد نه تنها یک الزام قانونی است بلکه بخشی از مدیریت عملیاتی مسئولانه نیز محسوب می شود. شرکت ها باید سوابق دقیقی از بازرسی ها، تعمیرات و تأییدیه ها را نگهداری کنند تا در طول ممیزی ها یا بررسی های ایمنی نشان دهند که مقررات را رعایت کرده اند. عدم پایبندی به مقررات بازرسی می تواند منجر به جریمه ها، مسئولیت های قانونی یا افزایش خطر حوادث شود، بنابراین رعایت این استانداردها یک جنبه حیاتی در مدیریت مخازن اسید نیتریک است.

آمادگی و اقدامات ایمنی قبل از بازرسی مخزن

از آنجا که اسید نیتریک فوق العاده خطرناک است، آمادگی دقیق قبل از شروع هر گونه بازرسی مخزن الزامی است. ابتدا باید مخزن از سرویس خارج و ایزوله شود: تمامی شیرهای منتهی به مخزن قفل و برچسب گذاری می شوند تا از جریان تصادفی جلوگیری شود. سپس اسید تخلیه می شود و اغلب به یک مخزن ذخیره سازی موقت منتقل می گردد. هر گونه اسید نیتریک باقی مانده باید خنثی شود، معمولاً با شستشوی مخزن با آب و اضافه کردن یک عامل خنثی کننده. مخلوط کردن آب با اسید نیتریک غلیظ حرارت و دود ایجاد می کند، بنابراین رقیق سازی به آرامی و با تهویه کافی انجام می شود. پس از خنثی سازی، مخزن به طور کامل شستشو داده شده و باز گذاشته می شود تا هر گونه بخار باقی مانده از آن خارج شود. هوای داخل از نظر وجود گازهای سمی (مانند دی اکسید نیتروژن) آزمایش می شود تا اطمینان حاصل شود که ورود به مخزن ایمن است. طی مراحل آماده سازی، کارگران از تجهیزات کامل حفاظت فردی استفاده می کنند: لباس های مقاوم در برابر اسید، دستکش ها، چکمه ها و محافظ های صورت یا عینک ایمنی. اگر ورود به داخل مخزن الزامی باشد، دستورالعمل های ورود به فضای بسته رعایت می شود – از جمله استفاده از دستگاه تنفسی مناسب در صورت لزوم و حضور یک ناظر آماده به کار در خارج از مخزن. در کنار این اقدامات، ثبت و نگهداری گزارش های بازرسی مخازن اسید نیتریک اهمیت بالایی دارد، زیرا امکان ردیابی وضعیت مخزن در طول زمان و پیشگیری از حوادث احتمالی را فراهم می‌ کند. با اجرای دقیق این اصول ایمنی، خطر برای کارکنان بازرسی به حداقل می‌ رسد و مخزن برای بررسی کامل آماده می‌ شود.

رویه ها و نکات بازرسی خارجی

بازرسی خارجی یک مخزن ذخیره سازی اسید نیتریک شامل گردش به دور مخزن و بررسی چشمی سطوح بیرونی و اطراف آن برای یافتن هر گونه علامت نشتی یا آسیب است. مناطق کلیدی مورد توجه شامل دیواره های مخزن (به ویژه اطراف درزهای جوش)، سقف و پایه یا تکیه گاه مخزن است. پوشش یا رنگ بیرونی از نظر وجود تاول، پوسته شدن یا تغییر رنگ بررسی می شود، زیرا هر گونه آسیب در آن می تواند نشان دهنده خوردگی زیرین باشد. هر گونه زنگ زدگی یا لکه زرد بر روی بدنه مخزن یا زمین یک علامت هشدار دهنده نشت اسید است. تمام اتصالات (نازل ها، فلنج ها، شیرها) از نظر وجود چکه یا باقی مانده ای که نشانه نشتی های قبلی باشد بازرسی می شوند و همچنین اطمینان حاصل می شود که واشر های آنها سالم هستند. فونداسیون و تکیه گاه های مخزن از نظر وجود ترک، تخریب شیمیایی یا هر گونه نشست بررسی می شوند. اگر یک حوضچه ثانویه محصور کننده اطراف مخزن را احاطه کرده باشد، آن نیز از نظر علائم ریزش یا آسیب بازرسی می شود. بازرسان اغلب از آزمون ضخامت سنجی اولتراسونیک بر روی بدنه مخزن استفاده می کنند تا ضخامت فلز را اندازه گیری کرده و نواحی نازک شده را شناسایی کنند. آنها همچنین اطمینان حاصل می کنند که دستگاه های ایمنی متصل (شیر های اطمینان فشار، ونت ها، نشانگر های سطح و تسمه های اتصال به زمین) به درستی کار می کنند. بازرسی های خارجی معمولاً طبق یک برنامه دوره ای (اغلب به صورت سالانه) انجام می شوند تا مشکلات به موقع شناسایی شوند و تعیین شود آیا نیاز به بازرسی یا تعمیرات عمیق تر وجود دارد یا خیر.

روش های بازرسی داخلی مخازن اسید نیتریک

در طی یک بازرسی داخلی (پس از تخلیه، خنثی سازی و ایمن سازی مخزن)، یک بازرس با دقت تمام سطوح داخلی را بررسی می کنند. این بررسی نزدیک می تواند مشکلاتی را که از بیرون قابل مشاهده نیستند آشکار کند. بازرس با داشتن نور کافی به دنبال نشانه های خوردگی روی دیواره های داخلی، کف و سقف مخزن می گردد. هر گونه خوردگی حفره ای یا موضعی شناسایی شده و عمق آن اندازه گیری می شود. درزهای جوش به طور ویژه از نظر ترک یا خوردگی مورد توجه قرار می گیرند، زیرا این نواحی ممکن است آسیب پذیرتر باشند. اگر مخزن دارای پوشش داخلی باشد، پوشش برای وجود تاول، پوسته شدگی یا نقاط فلز عریان که نشان دهنده از کار افتادن لایه پوششی هستند بررسی می شود. بازرسان ممکن است برای تشخیص هر گونه پوسته پوسته شدن یا جدا شدگی لایه، با چکش به سطوح ضربه بزنند. در برخی موارد آزمون های غیر مخرب نیز از داخل انجام می شود، مانند اندازه گیری ضخامت با التراسونیک در ارتفاعات مختلف، تا داده های خارجی را تکمیل کرده و ضخامت باقیمانده دیواره را به دقت ارزیابی کند. کف مخزن به ویژه بحرانی است، زیرا هر گونه تجمع آب یا رسوب می تواند باعث خوردگی پنهان شود، بازرسان کف مخزن را برای نازک شدن فلز بررسی می کنند و ممکن است از روش هایی مانند آزمون باکس خلاء بر روی جوش های کف برای تشخیص نشتی استفاده کنند. تمام یافته های بازرسی داخلی مستندسازی می شوند و اگر هر گونه تخریب شدید کشف شود، برنامه ریزی می شود که مخزن برای تعمیر از سرویس خارج شده یا تا تکمیل اقدامات اصلاحی از سرویس خارج بماند.

تکنیک های آزمون غیر مخرب برای سنجش یکپارچگی مخزن

تکنیک های آزمون غیر مخرب نقش بسیار مهمی در بازرسی مخازن اسید نیتریک ایفا می کنند، زیرا بدون آسیب رساندن به سازه، یکپارچگی مواد را ارزیابی می کنند. اندازه گیری ضخامت با اولتراسونیک به طور گسترده استفاده می شود: یک پراب امواج صوتی را به دیواره مخزن می فرستد تا ضخامت آن را در نقاط مختلف تعیین کند. با نقشه برداری از قرائت های ضخامت (به ویژه در کف و اطراف نازل ها که خوردگی ممکن است سریع تر باشد)، بازرسان می توانند اطمینان حاصل کنند که فولاد بالاتر از حداقل ضخامت ایمن باقی مانده است. آزمون رادیوگرافی (اشعه ایکس صنعتی) گاهی برای جوش ها به کار می رود تا عیوب داخلی یا تخلخلی را که بازرسی چشمی نمی تواند ببیند آشکار کند. برای یافتن ترک های سطحی ریز، تکنسین ها از بازرسی ذرات مغناطیسی بر روی فولاد کربنی یا آزمایش مایع نافذ بر روی جوش های فولاد ضد زنگ استفاده می کنند. تکنیک دیگری به نام مانیتورینگ آکوستیک امیشن (انتشار صوتی) به سیگنال های ترک خوردگی یا خوردگی فعال گوش می دهد، هنگامی که مخزن در سرویس است یا طی یک آزمایش فشار کنترل شده. در برخی موارد، مخازن تحت آزمایش هیدرواستاتیک با آب قرار می گیرند (پر کردن مخزن برای بررسی نشتی تحت فشار)، به ویژه پس از تعمیرات اساسی. این روش های پیشرفته بازرسی اطلاعات حیاتی در مورد یکپارچگی مخزن را بدون نیاز به آزمون مخرب فراهم می کند و به مهندسان در تصمیم گیری برای تعمیرات ضروری یا ادامه عملیات ایمن کمک می کنند.

بازرسی شیرآلات، لوله کشی و سامانه های ایمنی

بازرسی دوره ای به تمامی تجهیزات و سامانه های ایمنی متصل به مخزن اسید نیتریک نیز گسترش می یابد. تمام لوله کشی های متصل به مخزن (ورودی و خروجی) از نظر خوردگی، نشتی یا آسیب در محل اتصالات و تکیه گاه ها بررسی می شوند. اتصالات فلنج و شیرها از نظر تراوش اسید بررسی می شوند و همچنین اطمینان حاصل می شود که پیچ ها و واشرها محکم باقی مانده اند. شیرهای مهم مانند شیرهای پرکننده، تخلیه و ایزوله به صورت آزمایشی عمل دهی می شوند تا تأیید شود که به درستی کار می کنند و آب بندی آنها نشتی ندارد. ونت یا شیر اطمینان فشار مخزن نیز یک بخش ایمنی حیاتی است؛ باید عاری از هر گونه گرفتگی (رسوب اسیدی یا زباله) باشد و معمولاً در فواصل زمانی برنامه ریزی شده آزمایش یا تعویض می شود تا اطمینان حاصل شود که در صورت وقوع فشار بیش از حد عمل خواهد کرد. گیج ها یا حسگرهای سطح نیز بازرسی و در صورت نیاز کالیبره می شوند. آلارم های سطح بالا یا سیستم های قطع خودکار نیز آزمایش می شوند تا تأیید شود که از پر شدن بیش از حد جلوگیری خواهند کرد. ارتباطات ارتینگ (اتصال به زمین) مخزن بررسی و آزمایش می شوند تا اطمینان حاصل شود که الکتریسیته ساکن نمی تواند جمع شود. سایر اجزای جانبی مانند پمپ های انتقال یا پمپ های چاهک در ناحیه حوضچه نیز از نظر عملکرد صحیح بررسی می شوند.

تعیین تناوب و برنامه زمان بندی بازرسی

تعیین تناوب مناسب بازرسی برای ایمنی و کارایی در مدیریت مخازن اسید نیتریک حیاتی است. برنامه بازرسی به الزامات قانونی، دستورالعمل های صنعتی و شرایط خاص مخزن (جنس ساخت، سن, غلظت اسید و محیط عملیاتی) بستگی دارد. حداقل، برخی بررسی ها به طور روتین در حین بهره برداری انجام می شود، برای مثال اپراتورها روزانه یا هفتگی بازرسی چشمی اطراف مخزن را انجام می دهند تا هر گونه نشتی یا شرایط غیرعادی را مشاهده کنند. سپس بازرسی های رسمی در فواصل تعیین شده انجام می شوند. یک رویه رایج این است که یک بازرسی دقیق خارجی به صورت سالانه (یا هر چند سال یک بار) انجام شود و یک بازرسی داخلی تقریباً هر ۵ تا ۱۰ سال یک بار صورت گیرد. این فواصل سخت گیرانه نیستند: اگر نتایج بازرسی های قبلی خوردگی ناچیزی را نشان دهد و مخزن از ماده ای با مقاومت بالا ساخته شده باشد، بازرسی داخلی بعدی می تواند با خیال راحت به تأخیر بیفتد. از سوی دیگر، یک مخزن قدیمی یا مخزنی که تحت شرایط خورنده تر کار می کند نیاز به بازرسی های مکررتر خواهد داشت. برخی تأسیسات رویکرد بازرسی مبتنی بر ریسک را اتخاذ می کنند و برنامه را بر اساس ریسک محاسبه شده خرابی و یافته های گذشته تنظیم می کنند. تمام بازرسی های برنامه ریزی شده در یک برنامه تعمیر و نگهداری مستندسازی شده و بر اساس نتایج بازرسی به روزرسانی می شوند تا برنامه بازرسی با شرایط واقعی مخزن در طول زمان تطبیق یابد.

فهرست بازرسی جامع و موارد کلیدی

تدوین یک چک لیست جامع بازرسی راهی موثر برای اطمینان از این است که تمامی جنبه های حیاتی یک مخزن ذخیره سازی اسید نیتریک و تجهیزات مرتبط با آن در طول بازرسی های دوره ای مورد بررسی قرار می گیرند. معمولاً چنین چک لیستی بازرسی را به اجزای مختلف تقسیم می کند – که شامل خود مخزن (بخش های خارجی و داخلی)، اتصالات آن و تمهیدات ایمنی پیرامونی است. هر آیتم در چک لیست به طور واضح مشخص می کند چه چیزی باید بازرسی شود و به دنبال چه مشکلات خاصی باید گشت، به همراه روش و تناوب بازرسی توصیه شده. با پیروی از یک چک لیست ساخت یافته، بازرسان می توانند به صورت سیستماتیک همه چیز را از وضعیت بیرونی مخزن و یکپارچگی فونداسیون گرفته تا عملکرد شیرها، گیج ها و دستگاه های ایمنی پوشش دهند. این رویکرد به حفظ یکنواختی در بازرسی ها کمک کرده و ردیابی تغییرات یا تخریب در طول زمان را آسان تر می کند. برای مثال، یک بخش از چک لیست ممکن است بر بررسی بدنه بیرونی از نظر آسیب پوشش یا نشتی به صورت ماهانه متمرکز شود، در حالی که بخش دیگر اطمینان می دهد که شیر اطمینان فشار به طور سالانه آزمایش می شود. جدول زیر موارد کلیدی بازرسی برای مخازن اسید نیتریک، مواردی که در هر یک باید بررسی شوند، روش بازرسی هر کدام، تناوب پیشنهادی و اقدامات اصلاحی کلی در صورت کشف مشکل را نشان می دهد.
